TIP HOLDER / PROBE HOLDER / TUBE TYPE / TRIAXIAL

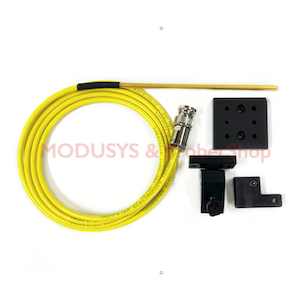

Triaxial Tube Type Tip Holder
Low Current Measurements with less than 10 fA
1.5 meter Triaxial Cable with Triaxial Male Connector
==========
TIP HOLDER TILTING ARM / 1 KNOB CONTROL / MODEL TA1
사용 방법:
- ③번 노브를 조절하여 팁 끝부분을 시료의 Contact 부분 1~2mm 위에
위치시킵니다.
- ④번의 포지셔너 Z축을 낮추어 팁을 시료에 Contact 시킵니다.
* ①번의 Tip Holder는 가급적 45도로 설정합니다.
* 각도와 거리의 조절이 필요할 경우, ③번으로 조절하고, 필요 시 ②번의
나사를 풀어서 Tip Holder를 앞뒤로 조절합니다.
* ③번으로도 Contact에 사용하실 수 있습니다.
==========
TIP HOLDER TILTING ARM / 2 KNOB CONTROL / MODEL TA2
사용 방법:
- ③번과 ④번 노브를 조절하여 프로브 팁 끝을 시료 측정 부위(Contact Pad)의
약 1~2mm 위에 위치시킵니다.
- ③번과 ④번 노브를 시료로부터 1~2mm 상단을 유지하며 조여줍니다.
- 현미경(또는 이미지 모니터)를 주시하면서 포지셔너의 Z축 ⑤번의 노브를 낮추어
시료의 측정부위(Contact Pad)에 안전하게 밀착시키며 현미경으로 Tip이 밀리는
것의 확인으로 팁을 시료에 Contact 시킵니다.
* ①번의 Tip Holder는 가급적 45도로 설정합니다.
* 각도와 거리의 조절이 필요할 경우, ③번과 ④번으로 각도를 조절하고,
필요 시 ②번의 나사를 풀어서 Tip Holder를 앞뒤로 조절합니다.
==========
TIP HOLDER TILTING ARM / 1 KNOB CONTROL / MODEL TA3
Tube Type Tip Holder 제품에 대하여, 필요하실 경우 45도가 아닌 수평으로TILTING Arm을 설정하여 드리고 있습니다.*이 경우 One-bend Probe Tip이 적용됩니다.
*Tube Type Tip Holder의 사용관련 아래 링크의 제품자료 세부사항을 참조하여
주시기 바랍니다.
TH-TU-T
